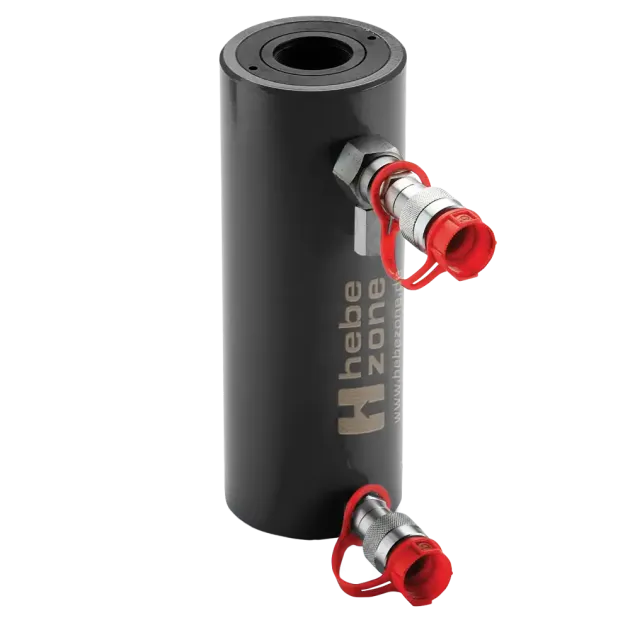

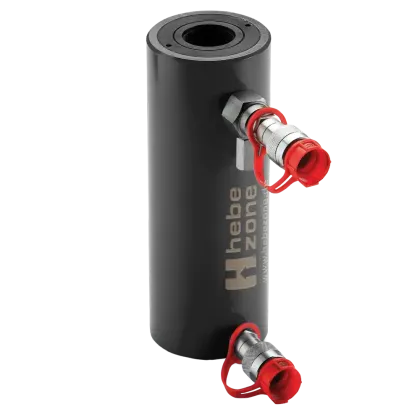

Zentrumlochzylinder doppeltwirkend Typ GZD
- Hydraulikzylinder mit Hohlkolben
- Presskraft 29 - 93 t
- Hub 150 mm
- Bauhöhe 296 - 313 mm
- nitrierter Kolben mit Abstreifer im Kolben
- Betriebsdruck 700 kg/cm2
- Schnellverschlusskupplung
Abmessungen [mm]:
Artikel | Presskraft | Presskraft | Hub | A | B | D | E | F | H | I | O | P | U | V | Y | Z | Kolbenfläche | Ölvolumen | Gewicht |
GZD030150 | 28,9 | 283,1 | 150 | 269 | 446 | 114 | 85,0 | 65 | 23 | 47 | M46x1,5 | 22 | 92,1 | 3/8-16 UNC | 33,6 | 20 | 41,24 | 619 | 17,4 |
GZD060150 | 59,1 | 579,5 | 150 | 302 | 452 | 155 | 125,0 | 94 | 23 | 48 | M72x1,5 | 25 | 130,2 | 1/2-18 UNC | 54,0 | 20 | 84,42 | 1266 | 32,0 |
GZD100150 | 93,2 | 914,0 | 150 | 313 | 463 | 200 | 165,1 | 130 | 38 | 50 | M104x1,5 | 30 | -- | -- | 79,0 | -- | 133,17 | 1998 | 52,0 |
