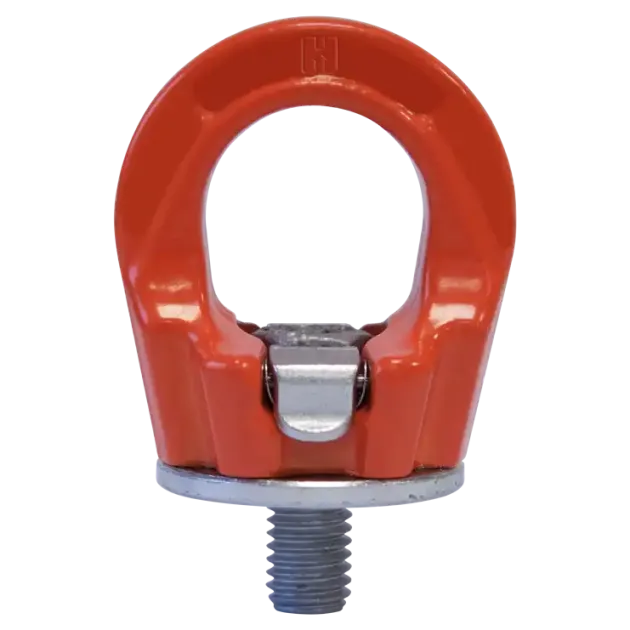

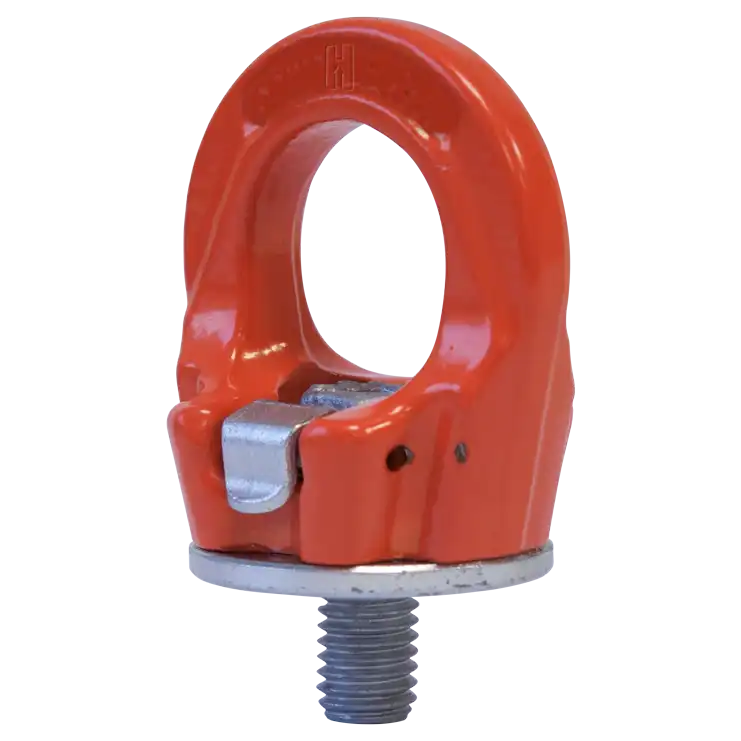

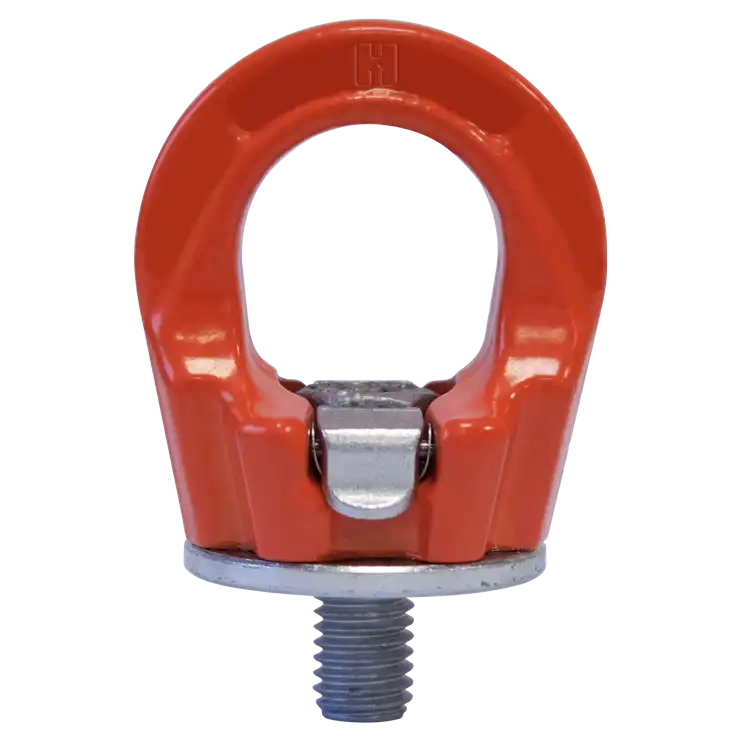

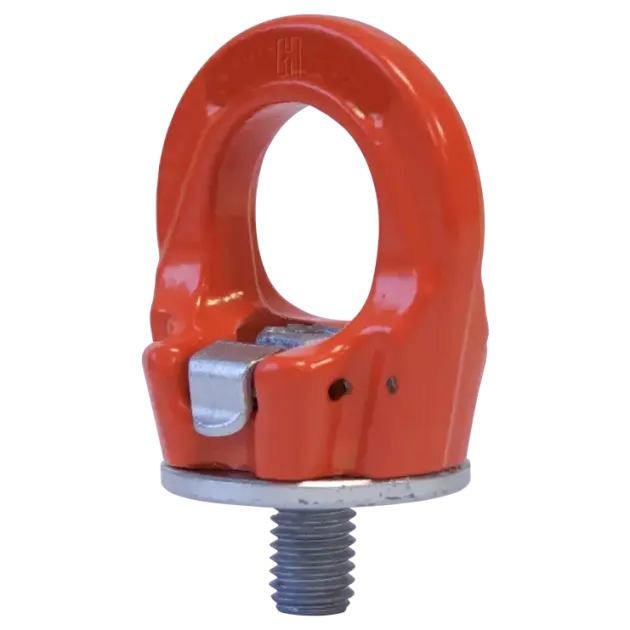

Ringschraube Typ RSNE
- Ringschraube zur werkzeuglosen Montage
- zum Anschlagen von Lasten
- Gewinde M8x15 - M48x75
- Tragfähigkeit 1000 - 30000 kg
- 360 Grad drehbar
- allseitig belastbar
- im fest verschraubten Zustand in Zugrichtung einstellbar
- 100% rissgeprüfte Sonderschraube
- Chrom VI-freier Korrosionsschutz
- nicht unter Last drehbar
- Tragfähigkeitskennzeichnung

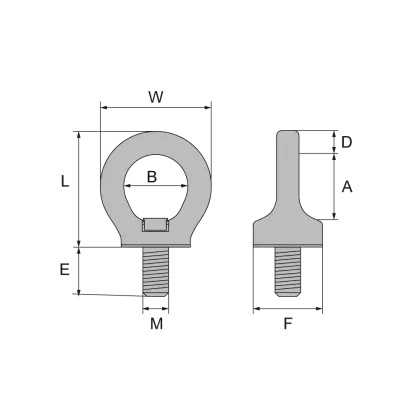

Abmessungen [mm]:
Artikel | Gewinde M | A | B | D | E | F | L | W | Gewicht kg |
RSNE008 | 8 x 15 | 27 | 25 | 10 | 15 | 35 | 53 | 45 | 0,2 |
RSNE011 | 10 x 15 | 27 | 25 | 10 | 15 | 35 | 53 | 45 | 0,21 |
RSNE020 | 12 x 20 | 32 | 30 | 12 | 20 | 43 | 63 | 55 | 0,32 |
RSNE040 | 16 x 25 | 36 | 35 | 14 | 25 | 50 | 70 | 64 | 0,48 |
RSNE045 | 20 x 30 | 41 | 40 | 16 | 30 | 54 | 81 | 73 | 0,58 |
RSNE050 | 24 x 35 | 50 | 50 | 18 | 35 | 69 | 93 | 86 | 1,1 |
RSNE120 | 30 x 45 | 60 | 60 | 25 | 45 | 90 | 114 | 110 | 2,2 |
RSNE150 | 36 x 55 | 70 | 70 | 31 | 55 | 108 | 136 | 132 | 3,8 |
RSNE220 | 42 x 65 | 72 | 80 | 36 | 65 | 126 | 153 | 152 | 5,7 |
RSNE300 | 48 x 75 | 88 | 95 | 42 | 75 | 148 | 179 | 179 | 8,9 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSNE008 | 1000 | 300 | 600 | 2000 | 400 | 300 | 600 | 400 |
RSNE011 | 1500 | 500 | 1000 | 3000 | 700 | 500 | 1000 | 700 |
RSNE020 | 2000 | 700 | 1400 | 4000 | 1000 | 700 | 1400 | 1000 |
RSNE040 | 4000 | 1500 | 3000 | 8000 | 2100 | 1500 | 3000 | 2200 |
RSNE045 | 5000 | 2300 | 4600 | 10000 | 3200 | 2300 | 4800 | 3400 |
RSNE050 | 6500 | 3200 | 6400 | 13000 | 4500 | 3200 | 6700 | 4800 |
RSNE120 | 12000 | 4900 | 9800 | 24000 | 6900 | 4900 | 10300 | 7300 |
RSNE150 | 15000 | 7000 | 14000 | 30000 | 9800 | 7000 | 14700 | 10500 |
RSNE220 | 22000 | 9000 | 18000 | 44000 | 12600 | 9000 | 18900 | 13500 |
RSNE008 | 1000 | 300 | 600 | 2000 | 400 | 300 | 600 | 400 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
