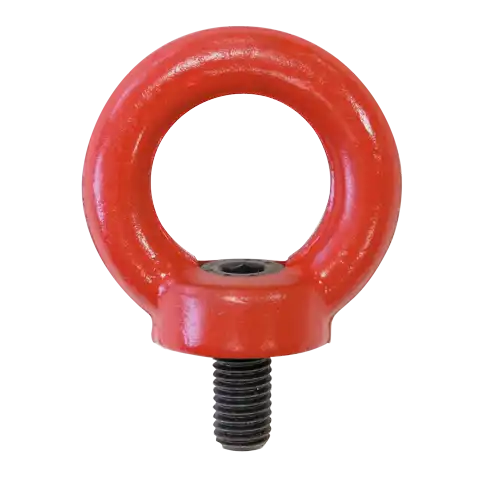

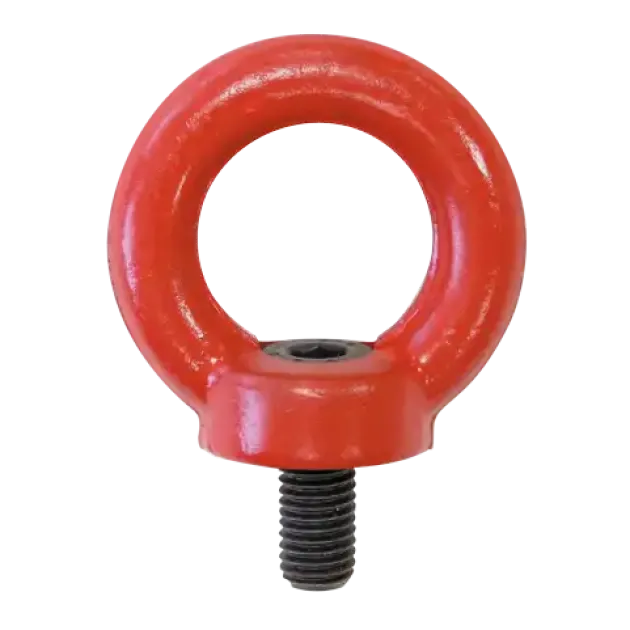

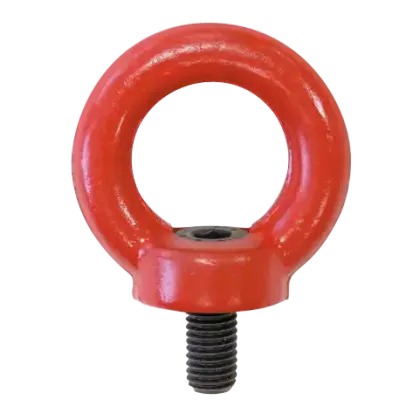

Ringschraube GK8 Typ RSNC
- zum Anschlagen von Lasten
- Güteklasse 8
- Gewinde M6 - M30
- Tragfähigkeit 400 - 12000 kg
- mit separater Inbusschraube

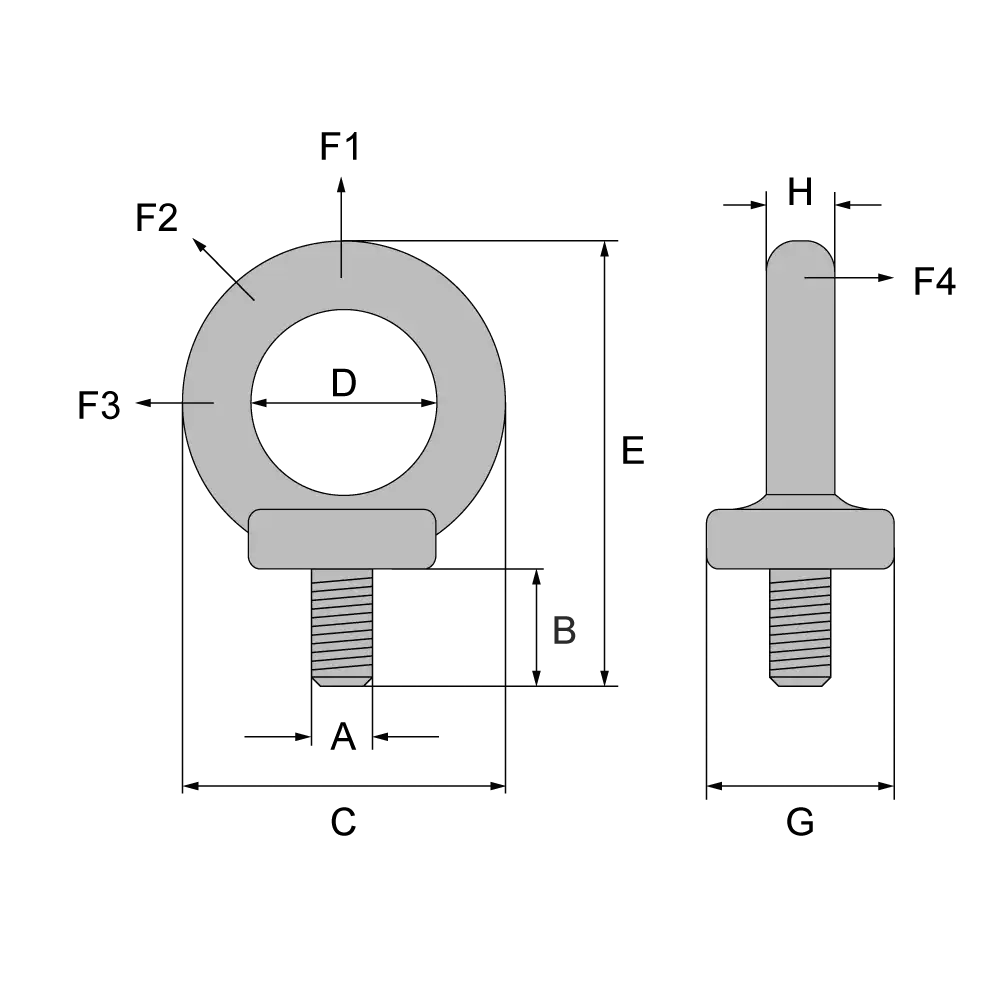

Abmessungen [mm]:
Artikel | Gewinde M | B | C | D | E | G | H | Gewicht kg |
RSNC004 | M6 | 15 | 45 | 25 | 60 | 25 | 10 | 0,09 |
RSNC008 | M8 | 15 | 45 | 25 | 60 | 25 | 10 | 0,09 |
RSNC010 | M10 | 16 | 45 | 25 | 61 | 25 | 10 | 0,11 |
RSNC016 | M12 | 22 | 63 | 35 | 84 | 35 | 14 | 0,27 |
RSNC030 | M14 | 20 | 63 | 35 | 82 | 35 | 14 | 0,29 |
RSNC040 | M16 | 29 | 63 | 35 | 91 | 35 | 14 | 0,31 |
RSNC060 | M20 | 32 | 90 | 50 | 122 | 50 | 20 | 0,86 |
RSNC080 | M24 | 40 | 90 | 50 | 130 | 50 | 20 | 0,9 |
RSNC120 | M30 | 45 | 108 | 60 | 154 | 65 | 24 | 1,7 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSNC004 | 400 | 100 | 200 | 800 | 140 | 100 | 200 | 140 |
RSNC008 | 800 | 200 | 400 | 1600 | 280 | 200 | 400 | 280 |
RSNC010 | 1000 | 250 | 500 | 2000 | 350 | 250 | 500 | 350 |
RSNC016 | 1600 | 400 | 800 | 3200 | 560 | 400 | 800 | 560 |
RSNC030 | 3000 | 750 | 1500 | 6000 | 1000 | 750 | 1500 | 1000 |
RSNC040 | 4000 | 1000 | 2000 | 8000 | 1400 | 1000 | 2000 | 1400 |
RSNC060 | 6000 | 1500 | 3000 | 12000 | 2100 | 1500 | 3000 | 2100 |
RSNC080 | 8000 | 2000 | 4000 | 16000 | 2800 | 2000 | 4000 | 2800 |
RSNC120 | 12000 | 3000 | 6000 | 24000 | 4200 | 3000 | 6000 | 4200 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
