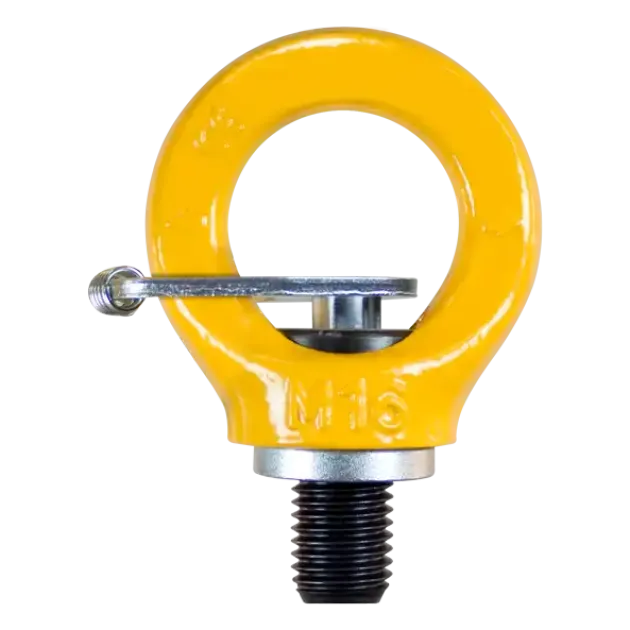

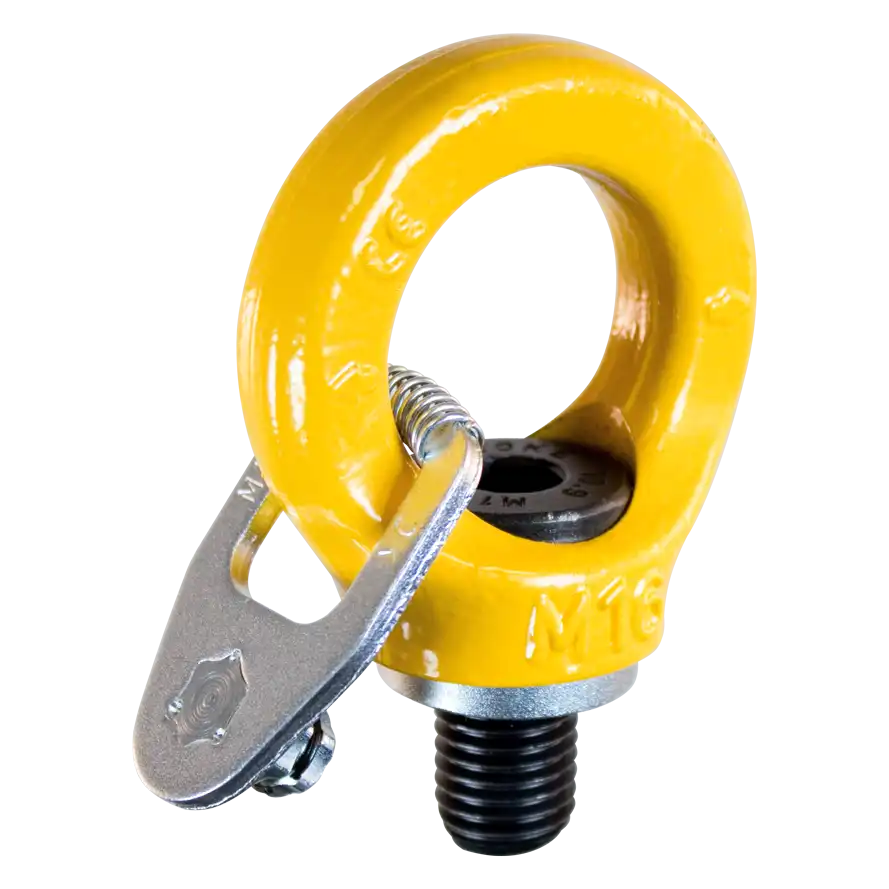

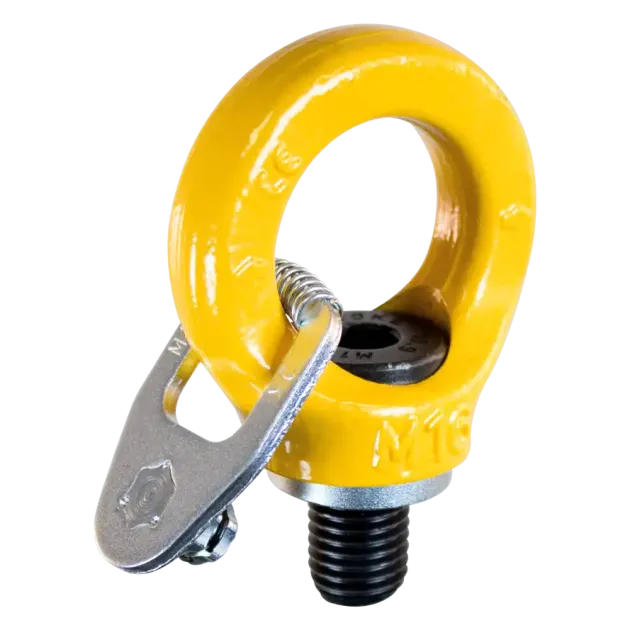

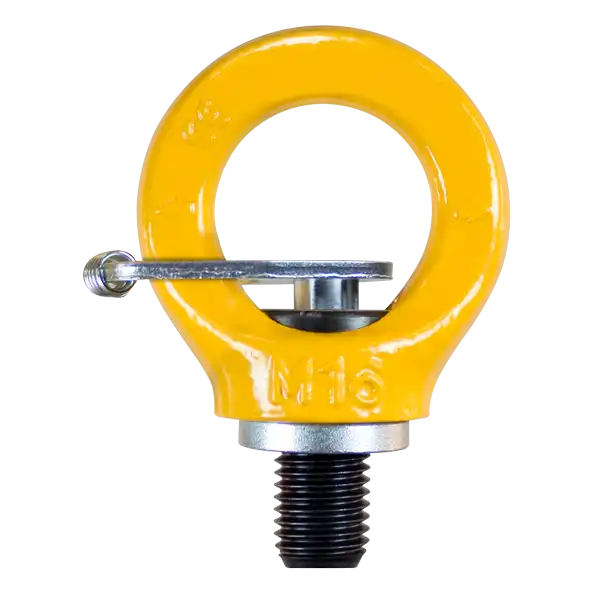

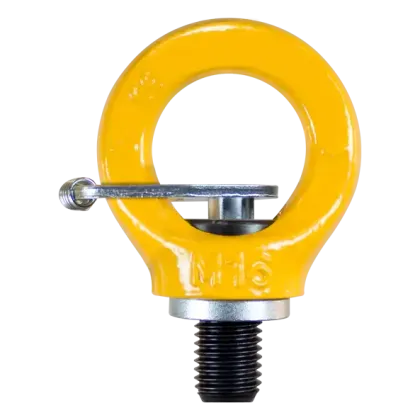

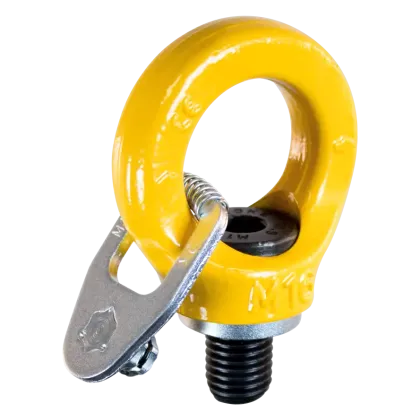

Ringschraube GK10 Typ RSND
- zertifiziert durch DGUV mit H-91 Stempel
- Tragfähigkeit 1000 - 32000 kg
- Gewinde M8x12 - M36x54
- Güteklasse 10
- aus legiertem Stahl, vergütet
- 360 Grad drehbar
- richtet sich in Lastrichtung aus
- allseitig belastbar
- schnelle und werkzeuglose Montage
- mit unverlierbarem Schlüssel
- gelb lackiert
- Tragfähigkeitskennzeichnung

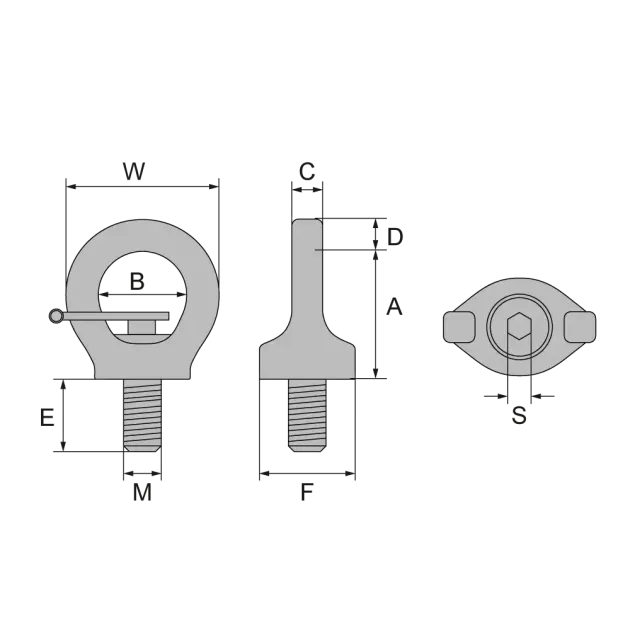

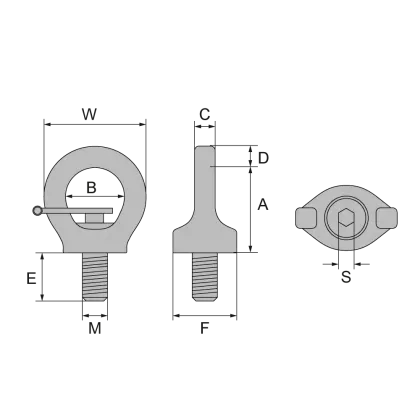

Abmessungen [mm]:
Artikel | Gewinde M | A | B | C | D | E | F | S | W | Gewicht kg |
RSND010 | 8 x 12 | 36 | 25 | 8 | 11 | 12 | 25 | 6 | 44 | 0,1 |
RSND0101 | 10 x 15 | 36 | 25 | 8 | 11 | 15 | 25 | 6 | 44 | 0,1 |
RSND020 | 12 x 18 | 42 | 30 | 10 | 13 | 18 | 33 | 8 | 52 | 0,2 |
RSND040 | 16 x 24 | 51 | 35 | 14 | 13 | 24 | 35 | 10 | 61 | 0,3 |
RSND060 | 20 x 30 | 57 | 40 | 16 | 17 | 30 | 44 | 12 | 70 | 0,6 |
RSND080 | 24 x 36 | 70 | 48 | 19 | 21 | 36 | 52 | 14 | 84 | 1 |
RSND120 | 30 x 45 | 86 | 60 | 24 | 26 | 45 | 62 | 17 | 108 | 1,8 |
RSND160 | 36 x 54 | 103 | 72 | 29 | 32 | 54 | 78 | 22 | 130 | 3,2 |
RSND240 | 42 x 63 | 120 | 82 | 34 | 38 | 63 | 88 | 24 | 150 | 5 |
RSND320 | 48 x 72 | 137 | 94 | 38 | 43 | 72 | 104 | 27 | 168 | 7,6 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSND010 | 1000 | 300 | 600 | 2000 | 420 | 300 | 630 | 450 |
RSND0101 | 1000 | 400 | 800 | 2000 | 560 | 400 | 800 | 600 |
RSND020 | 2000 | 700 | 1400 | 4000 | 1000 | 700 | 1500 | 1100 |
RSND040 | 4000 | 1500 | 3000 | 8000 | 2100 | 1500 | 3100 | 2200 |
RSND060 | 6000 | 2300 | 4600 | 12000 | 3200 | 2300 | 4800 | 3400 |
RSND080 | 8000 | 3200 | 6400 | 16000 | 4500 | 3200 | 6700 | 4800 |
RSND120 | 12000 | 4500 | 9000 | 24000 | 6300 | 4500 | 9400 | 6700 |
RSND160 | 16000 | 7000 | 14000 | 32000 | 9800 | 7000 | 14700 | 10500 |
RSND240 | 24000 | 9000 | 18000 | 48000 | 12600 | 9000 | 18900 | 13500 |
RSND320 | 32000 | 12000 | 24000 | 64000 | 16800 | 12000 | 25000 | 18000 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
