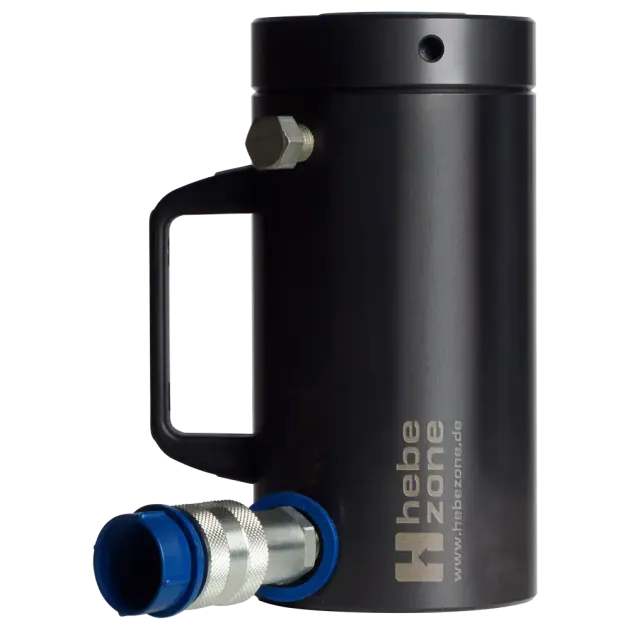

Hydraulikzylinder mit Rücklaufsicherung Typ GNC
- mechanische Arretierung
- Presskraft 30 - 200 t
- Hub 50 - 300 mm
- Bauhöhe 155 - 466 mm
- nitrierter Kolben mit Abstreifer im Kolben
- Betriebsdruck 700 kg/cm2
- Schnellverschlusskupplung
Abmessungen [mm]:
Artikel | Presskraft | Presskraft | Hub | A | B | D | E | F | H | J | J1 | K | K1 | S | Kolbenfläche | Ölvolumen | Gewicht |
GNC030200 | 30,9 | 303,3 | 200 | 305 | 505 | 100 | 75 | TR 75 x4 | 23 | 56 | 60 | 2 | 27 | 25 | 44,2 | 884 | 18,2 |
GNC030300 | 30,9 | 303,3 | 300 | 405 | 705 | 100 | 75 | TR 75 x4 | 23 | 56 | 60 | 2 | 27 | 25 | 44,2 | 1326 | 24,2 |
GNC050050 | 49,6 | 486,6 | 50 | 164 | 214 | 125 | 95 | TR 95 x4 | 25 | 74 | 78 | 2 | 34 | 28 | 70,9 | 355 | 15,4 |
GNC050100 | 49,6 | 486,6 | 100 | 214 | 314 | 125 | 95 | TR 95 x4 | 25 | 74 | 78 | 2 | 34 | 28 | 70,9 | 709 | 20,1 |
GNC050150 | 49,6 | 486,6 | 150 | 264 | 414 | 125 | 95 | TR 95 x4 | 25 | 74 | 78 | 2 | 34 | 28 | 70,9 | 1064 | 24,7 |
GNC050200 | 49,6 | 486,6 | 200 | 314 | 514 | 125 | 95 | TR 95 x4 | 25 | 74 | 78 | 2 | 34 | 28 | 70,9 | 1418 | 29,4 |
GNC050300 | 49,6 | 486,6 | 300 | 414 | 714 | 125 | 95 | TR 95 x4 | 25 | 74 | 78 | 2 | 34 | 28 | 70,9 | 2127 | 38,7 |
GNC100050 | 92,9 | 911,2 | 50 | 180 | 230 | 170 | 130 | TR 130 x6 | 30 | 89 | 94 | 2 | 42 | 36 | 132,7 | 664 | 31,1 |
GNC100100 | 92,9 | 911,2 | 100 | 230 | 330 | 170 | 130 | TR 130 x6 | 30 | 89 | 94 | 2 | 42 | 36 | 132,7 | 1327 | 39,6 |
GNC100150 | 92,9 | 911,2 | 150 | 280 | 430 | 170 | 130 | TR 130 x6 | 30 | 89 | 94 | 2 | 42 | 36 | 132,7 | 1991 | 48,1 |
GNC100200 | 92,9 | 911,2 | 200 | 330 | 530 | 170 | 130 | TR 130 x6 | 30 | 89 | 94 | 2 | 42 | 36 | 132,7 | 2654 | 56,6 |
GNC100300 | 92,9 | 911,2 | 300 | 430 | 730 | 170 | 130 | TR 130 x6 | 30 | 89 | 94 | 2 | 42 | 36 | 132,7 | 3981 | 73,5 |
GNC140050 | 140,7 | 1380,2 | 50 | 203 | 253 | 205 | 160 | TR 160 x6 | 35 | 113 | 138 | 2 | 49 | 38 | 201,1 | 1006 | 51,0 |
GNC140100 | 140,7 | 1380,2 | 100 | 253 | 353 | 205 | 160 | TR 160 x6 | 35 | 113 | 138 | 2 | 49 | 38 | 201,1 | 2011 | 63,4 |
GNC140150 | 140,7 | 1380,2 | 150 | 303 | 453 | 205 | 160 | TR 160 x6 | 35 | 113 | 138 | 2 | 49 | 38 | 201,1 | 3017 | 75,8 |
GNC140200 | 140,7 | 1380,2 | 200 | 353 | 553 | 205 | 160 | TR 160 x6 | 35 | 113 | 138 | 2 | 49 | 38 | 201,1 | 4022 | 88,2 |
GNC140300 | 140,7 | 1380,2 | 300 | 453 | 753 | 205 | 160 | TR 160 x6 | 35 | 113 | 138 | 2 | 49 | 38 | 201,1 | 6033 | 113,1 |
GNC200050 | 198,5 | 1946,3 | 50 | 216 | 266 | 245 | 190 | TR 190 x6 | 45 | 130 | 155 | 3 | 69 | 44 | 283,5 | 1418 | 77,5 |
GNC200150 | 198,5 | 1946,3 | 150 | 316 | 466 | 245 | 190 | TR 190 x6 | 45 | 130 | 155 | 3 | 69 | 44 | 283,5 | 4253 | 113,2 |
GNC200300 | 198,5 | 1946,3 | 300 | 466 | 766 | 245 | 190 | TR 190 x6 | 45 | 130 | 155 | 3 | 69 | 44 | 283,5 | 8505 | 166,7 |
